Motor phòng nổ (động cơ phòng nổ, motor chống cháy nổ, explosion-proof motor) là động cơ điện được chế tạo và chứng nhận để vận hành an toàn trong môi trường có khí, hơi hoặc bụi dễ cháy. Phổ biến nhất ở Việt Nam là kiểu vỏ không xuyên nổ Ex d (dòng YBX3): nếu hỗn hợp khí lọt vào trong motor và bắt lửa, vỏ motor chịu được áp suất vụ nổ và làm nguội ngọn lửa trước khi thoát ra, nên khí bên ngoài không bị kích nổ.
Nội dung
- 1) Motor phòng nổ hoạt động như thế nào?
- 2) Khi nào bắt buộc phải dùng motor phòng nổ? (phân vùng Zone)
- 3) Cách đọc nhãn phòng nổ trên motor
- 4) Thông số kỹ thuật motor phòng nổ YBX3 (4 cực, 380V, 50Hz)
- 5) Bảng giá motor phòng nổ
- 6) Chọn nhóm khí và cấp nhiệt độ theo chất cháy thực tế
- 7) Các kiểu bảo vệ phòng nổ cho motor: Ex d, Ex e, Ex de, Ex ec, Ex tb
- 8) Các kiểu motor phòng nổ thường gặp
- 9) Lắp đặt và kiểm định motor phòng nổ
- 10) Lỗi thường gặp ở motor phòng nổ và cách xử lý
- 11) 5 sai lầm phổ biến khi mua motor phòng nổ
- 12) Câu hỏi thường gặp về motor phòng nổ
- Motor phòng nổ là gì?
- Giá motor phòng nổ bao nhiêu?
- Ex d IIB T4 nghĩa là gì?
- Nên chọn motor phòng nổ IIB hay IIC?
- Cấp nhiệt độ T3, T4, T5, T6 chọn thế nào?
- Zone 1 và Zone 2 khác nhau thế nào, motor nào dùng được?
- Khu vực có bụi dễ cháy có dùng motor Ex d được không?
- Motor YBX3 là gì?
- Có thể dùng motor thường thay motor phòng nổ không?
- Motor phòng nổ có phải kiểm định không?
- Có motor phòng nổ 1 pha 220V không?
- Cần cung cấp thông tin gì để mua đúng motor phòng nổ?
1) Motor phòng nổ hoạt động như thế nào?
Một motor điện thường có 3 nguồn có thể gây cháy: tia lửa ở cầu đấu dây hoặc khi chập điện, hồ quang khi cuộn dây bị chạm vỏ, và bề mặt nóng (vỏ, ổ bi) vượt nhiệt độ tự bốc cháy của khí xung quanh. Motor phòng nổ kiểu Ex d xử lý cả 3:
- Vỏ chịu áp suất nổ: thân, nắp và hộp cực bằng gang hoặc thép dày, được thử áp suất để không nứt vỡ khi có vụ nổ bên trong.
- Mặt ghép dập lửa (flamepath): các mặt tiếp giáp giữa nắp – thân, trục – nắp được gia công với khe hở rất nhỏ và chiều dài đủ lớn. Khí cháy thoát qua khe bị làm nguội, không còn đủ năng lượng đốt khí bên ngoài.
- Giới hạn nhiệt độ bề mặt: motor được thiết kế và thử nghiệm để nhiệt độ bề mặt cao nhất không vượt cấp T ghi trên nhãn (ví dụ T4 = 135°C) ở nhiệt độ môi trường định mức.
Hiểu lầm phổ biến: motor Ex d không kín khí. Khí và hơi ẩm vẫn lọt vào bên trong theo thời gian (motor “thở” khi nóng lên và nguội đi). Vì vậy độ an toàn phụ thuộc vào việc giữ nguyên tình trạng mặt ghép, bu lông và đầu cáp chứ không phải vào việc “bịt kín”.
| Tiêu chí | Motor phòng nổ YBX3 (Ex d) | Motor thường Y3/YE3 |
|---|---|---|
| Vỏ và hộp cực | Gang/thép dày, hộp cực chịu nổ, nắp bắt nhiều bu lông | Gang/nhôm tiêu chuẩn, nắp hộp cực mỏng có gioăng |
| Đầu cáp vào | Ốc siết cáp (cable gland) có chứng nhận Ex, ren tiêu chuẩn | Ốc siết nhựa hoặc lỗ luồn có gioăng cao su |
| Nhãn máy | Ký hiệu Ex, nhóm khí, cấp nhiệt T, số chứng chỉ phòng nổ | Chỉ có thông số điện |
| Kích thước | Cùng chiều cao tâm trục, nhưng hộp cực cao hơn, thân thường dài và nặng hơn | Gọn hơn |
| Bảo trì | Phải giữ nguyên mặt ghép dập lửa, bu lông đúng cấp bền, kiểm định định kỳ | Bảo trì cơ – điện thông thường |
| Được dùng ở khu vực nguy hiểm | Có (theo đúng Zone, nhóm khí, cấp T) | Không |
2) Khi nào bắt buộc phải dùng motor phòng nổ? (phân vùng Zone)
Khu vực nguy hiểm được phân vùng theo tần suất và thời gian xuất hiện của hỗn hợp nổ (theo IEC 60079-10, TCVN 10888). Phân vùng là trách nhiệm của chủ đầu tư/đơn vị thiết kế và thường có trong hồ sơ PCCC hoặc bản vẽ phân vùng nguy hiểm của nhà máy. Hãy hỏi bản vẽ phân vùng trước khi chọn motor.
| Vùng | Định nghĩa | Ví dụ thực tế | Mức bảo vệ thiết bị (EPL) được phép |
|---|---|---|---|
| Zone 0 (khí) | Hỗn hợp nổ có mặt liên tục hoặc thời gian dài | Không gian bên trong bồn chứa xăng, dung môi | Ga — thực tế không lắp motor tại đây |
| Zone 1 (khí) | Có thể xuất hiện khi vận hành bình thường | Quanh họng nạp xăng, bơm dung môi, buồng phun sơn, khu pha trộn hóa chất | Ga hoặc Gb (Ex d, Ex de, Ex e) |
| Zone 2 (khí) | Hiếm khi xuất hiện, chỉ trong thời gian ngắn khi sự cố | Khu vực xung quanh Zone 1, phòng bơm thông gió tốt, kho chứa thùng kín | Ga, Gb hoặc Gc (thêm Ex ec) |
| Zone 20 (bụi) | Đám mây bụi có mặt liên tục | Bên trong silo, bên trong máy nghiền, cyclone | Da |
| Zone 21 (bụi) | Có thể xuất hiện khi vận hành bình thường | Quanh miệng nạp liệu, điểm rót bao, băng tải bột | Da hoặc Db |
| Zone 22 (bụi) | Hiếm khi xuất hiện, thời gian ngắn | Khu vực có bụi lắng quanh thiết bị kín | Da, Db hoặc Dc |
| Hầm lò (nhóm I) | Khí mê-tan (khí bết) và bụi than | Mỏ than hầm lò | Ma hoặc Mb |
Ngành thường phải dùng motor phòng nổ: kho và trạm xăng dầu, trạm chiết nạp LPG, nhà máy sơn – mực in – keo – dung môi, hóa chất, dược phẩm và cồn, nhà máy thức ăn chăn nuôi – bột mì – đường – tinh bột (bụi), chế biến gỗ, xử lý nước thải có khí biogas/H₂S, mỏ than hầm lò. Các thiết bị điển hình: bơm, quạt hút hơi dung môi, máy khuấy, máy nghiền, băng tải, máy nén.
3) Cách đọc nhãn phòng nổ trên motor
Ví dụ nhãn theo IEC 60079 / TCVN 10888: Ex db IIB T4 Gb. Motor sản xuất tại Trung Quốc đời cũ thường ghi gọn là Exd IIBT4 hoặc Ex d II BT4 — ý nghĩa tương tự. Motor theo chuẩn châu Âu ATEX còn có thêm ký hiệu lục giác Ex và cụm II 2G (nhóm II, loại 2 = Zone 1, G = khí).
| Thành phần | Ý nghĩa | Các giá trị có thể gặp |
|---|---|---|
| Ex | Thiết bị được chứng nhận phòng nổ | — |
| db | Kiểu bảo vệ: vỏ không xuyên nổ, mức “b” | d/db (vỏ không xuyên nổ), e/eb (tăng cường an toàn), ec (Zone 2), de (thân d + hộp cực e), tb (bảo vệ bằng vỏ chống bụi) |
| IIB | Nhóm khí | I (mỏ hầm lò), IIA, IIB, IIC (nghiêm ngặt dần); bụi: IIIA (sợi bay), IIIB (bụi không dẫn điện), IIIC (bụi dẫn điện) |
| T4 | Cấp nhiệt độ – nhiệt độ bề mặt tối đa | T1 450°C · T2 300°C · T3 200°C · T4 135°C · T5 100°C · T6 85°C; với bụi ghi trực tiếp, ví dụ T135°C |
| Gb | Mức bảo vệ thiết bị (EPL) | Ga/Gb/Gc (khí), Da/Db/Dc (bụi), Ma/Mb (mỏ) |
| Số chứng chỉ | Ví dụ CNEx…, NEPSI…, IECEx…, …ATEX… | Hậu tố X: có điều kiện sử dụng đặc biệt, phải đọc trong chứng chỉ; hậu tố U: chỉ là linh kiện, không phải thiết bị hoàn chỉnh |
| Ta | Dải nhiệt độ môi trường được phép | Mặc định −20°C ≤ Ta ≤ +40°C nếu nhãn không ghi khác |
Quy tắc tương thích: thiết bị nhóm cao dùng được cho nhóm thấp, không dùng ngược lại. Motor IIC dùng được cho khu vực IIB và IIA; motor IIB dùng được cho IIA nhưng không được dùng ở khu vực có hydro. Tương tự, motor T4 dùng được ở nơi yêu cầu T1–T4 nhưng không dùng được nơi yêu cầu T5, T6.
4) Thông số kỹ thuật motor phòng nổ YBX3 (4 cực, 380V, 50Hz)
Bảng dưới là giá trị điển hình của motor phòng nổ YBX3 4 cực theo khung IEC, dùng để chọn aptomat, contactor, rơ le nhiệt và khớp nối. Khi lắp đặt, luôn lấy số liệu trên nhãn motor thực tế.
| Công suất | Mã khung (YBX3-…-4) | Chiều cao tâm trục H (mm) | Đường kính trục (mm) | Dòng định mức ~ (A) | Mô-men định mức ~ (N.m) |
|---|---|---|---|---|---|
| 0.37kW (0.5HP) | 71M2 | 71 | 14 | 1.1 | 2.5 |
| 0.75kW (1HP) | 80M2 | 80 | 19 | 1.9 | 5.1 |
| 1.1kW (1.5HP) | 90S | 90 | 24 | 2.7 | 7.5 |
| 1.5kW (2HP) | 90L | 90 | 24 | 3.5 | 10.2 |
| 2.2kW (3HP) | 100L1 | 100 | 28 | 4.9 | 14.7 |
| 3kW (4HP) | 100L2 | 100 | 28 | 6.5 | 20.0 |
| 4kW (5.5HP) | 112M | 112 | 28 | 8.6 | 26.5 |
| 5.5kW (7.5HP) | 132S | 132 | 38 | 11.5 | 36.2 |
| 7.5kW (10HP) | 132M | 132 | 38 | 15.6 | 49.7 |
| 11kW (15HP) | 160M | 160 | 42 | 22.2 | 72.0 |
| 15kW (20HP) | 160L | 160 | 42 | 29.6 | 98.1 |
| 18.5kW (25HP) | 180M | 180 | 48 | 35.8 | 120 |
| 22kW (30HP) | 180L | 180 | 48 | 42.4 | 143 |
| 30kW (40HP) | 200L | 200 | 55 | 57.4 | 195 |
| 37kW (50HP) | 225S | 225 | 60 | 69.7 | 239 |
| 45kW (60HP) | 225M | 225 | 60 | 84.4 | 290 |
| 55kW (75HP) | 250M | 250 | 65 | 103 | 355 |
| 75kW (100HP) | 280S | 280 | 75 | 139 | 484 |
| 110kW (150HP) | 315S | 315 | 80 | 201 | 707 |
Cách tự tính khi không có bảng:
- Mô-men định mức: T (N.m) = 9550 × P (kW) / n (vòng/phút). Ví dụ 7.5kW, 1440 v/p: ≈ 49,7 N.m.
- Dòng khởi động trực tiếp thường bằng 6–7 lần dòng định mức, cần tính khi chọn aptomat và kiểm tra sụt áp.
Các thông số chung: cấp bảo vệ vỏ IP55 (có loại IP65/IP66 cho ngoài trời, nơi rửa nước), cách điện cấp F, làm mát IC411 (quạt tự làm mát), chế độ làm việc S1, nhiệt độ môi trường −20°C đến +40°C, độ cao lắp đặt ≤ 1000 m. Nếu motor đặt gần lò nung, dưới mái tôn nóng hoặc trên 1000 m, cần chọn motor có Ta cao hơn hoặc tăng công suất để bù giảm tải.
5) Bảng giá motor phòng nổ
Bảng dưới là giá trung bình thị trường Việt Nam của motor phòng nổ 3 pha YBX3, 4 cực (~1450 vòng/phút), chân đế B3, Ex d IIB T4, 380V, IP55, chưa gồm VAT và vận chuyển.
| Công suất | Mã khung | Giá trung bình thị trường Việt Nam (VNĐ) |
|---|---|---|
| Motor phòng nổ 0.37kW 0.5HP | YBX3-71M2-4 | 2.790.000 – 3.350.000 |
| Motor phòng nổ 0.75kW 1HP | YBX3-80M2-4 | 3.070.000 – 3.910.000 |
| Motor phòng nổ 1.1kW 1.5HP | YBX3-90S-4 | 3.720.000 – 4.460.000 |
| Motor phòng nổ 1.5kW 2HP | YBX3-90L-4 | 4.180.000 – 4.930.000 |
| Motor phòng nổ 2.2kW 3HP | YBX3-100L1-4 | 4.740.000 – 5.580.000 |
| Motor phòng nổ 3kW 4HP | YBX3-100L2-4 | 5.300.000 – 6.140.000 |
| Motor phòng nổ 4kW 5.5HP | YBX3-112M-4 | 6.510.000 – 7.440.000 |
| Motor phòng nổ 5.5kW 7.5HP | YBX3-132S-4 | 8.370.000 – 9.760.000 |
| Motor phòng nổ 7.5kW 10HP | YBX3-132M-4 | 9.760.000 – 11.620.000 |
| Motor phòng nổ 11kW 15HP | YBX3-160M-4 | 13.020.000 – 14.880.000 |
| Motor phòng nổ 15kW 20HP | YBX3-160L-4 | 14.880.000 – 17.670.000 |
| Motor phòng nổ 18.5kW 25HP | YBX3-180M-4 | 17.670.000 – 20.460.000 |
| Motor phòng nổ 22kW 30HP | YBX3-180L-4 | 20.000.000 – 23.250.000 |
| Motor phòng nổ 30kW 40HP | YBX3-200L-4 | 26.040.000 – 29.760.000 |
| Motor phòng nổ 37kW 50HP | YBX3-225S-4 | 32.550.000 – 37.200.000 |
| Motor phòng nổ 45kW 60HP | YBX3-225M-4 | 36.740.000 – 41.850.000 |
| Motor phòng nổ 55kW 75HP | YBX3-250M-4 | 45.570.000 – 52.080.000 |
| Motor phòng nổ 75kW 100HP | YBX3-280S-4 | 55.800.000 – 65.100.000 |
| Motor phòng nổ 110kW 150HP | YBX3-315S-4 | Thay đổi theo cấu hình |
Những yếu tố làm giá thay đổi (và khi nào đáng trả thêm):
- Nhóm khí IIC, nhóm I (hầm lò), cấp T5/T6: đắt hơn IIB T4. Chỉ cần khi chất cháy tại hiện trường yêu cầu — xem mục 6.
- Ghi nhãn kép khí + bụi (Ex tb): đắt hơn nhưng bắt buộc nếu khu vực có bụi dễ cháy.
- Số cực: motor 6 cực, 8 cực (tốc độ chậm) dùng khung lớn hơn nên đắt hơn motor 2–4 cực cùng công suất. Motor 2 cực cùng công suất thường rẻ hơn hoặc ngang 4 cực.
- Kiểu lắp: mặt bích B5, chân đế + mặt bích B35 thường đắt hơn chân đế B3.
- Cảm biến nhiệt PTC, sấy chống đọng ẩm, điện áp 660V, vỏ inox, IP66: mỗi tùy chọn làm tăng giá.
- Thương hiệu và chứng chỉ: motor có chứng chỉ ATEX/IECEx (ABB, Siemens, WEG…) đắt hơn đáng kể so với motor có chứng chỉ CNEx/NEPSI. Dự án dầu khí, nhà thầu nước ngoài thường yêu cầu ATEX/IECEx.
6) Chọn nhóm khí và cấp nhiệt độ theo chất cháy thực tế
Nguyên tắc: tra chất cháy nguy hiểm nhất có mặt tại khu vực, lấy nhóm khí cao nhất và cấp nhiệt độ nghiêm ngặt nhất. Bảng dưới là phân loại thường dùng theo IEC 60079-20-1 (giá trị nhiệt độ tự bốc cháy có thể chênh lệch tùy nguồn và thành phần thực tế; với hỗn hợp, hãy hỏi đơn vị thiết kế).
| Chất cháy | Nhóm khí | Nhiệt độ tự bốc cháy (xấp xỉ) | Cấp T tối thiểu |
|---|---|---|---|
| Khí mê-tan trong hầm lò | I | ~595°C | Theo nhóm I (bề mặt ≤150°C nếu có bụi than lắng) |
| Propan, LPG | IIA | ~450°C | T2 (khuyến nghị T3 trở lên vì LPG pha trộn) |
| Amoniac | IIA | ~630°C | T1 |
| Aceton, toluen, xylen | IIA | ~460–540°C | T1 |
| Xăng | IIA | ~250–280°C | T3 |
| Dầu diesel, dầu hỏa (kerosen) | IIA | ~210–250°C | T3 |
| Ethylen | IIB | ~425°C | T2 |
| Hydro sunfua (H₂S – nước thải, biogas) | IIB | ~260°C | T3 |
| Diethyl ether | IIB | ~160°C | T4 |
| Hydro (khí H₂, phòng sạc ắc quy) | IIC | ~560°C | T1 |
| Acetylen | IIC | ~305°C | T2 |
| Carbon disulfide (CS₂) | IIC | ~90–100°C | T6 |
Vì sao Ex d IIB T4 phổ biến? Vì nó bao phủ hầu hết dung môi, xăng dầu, khí gas và H₂S gặp trong công nghiệp (nhóm IIA/IIB, cấp T1–T4), trong khi giá thấp hơn đáng kể so với IIC hoặc T5/T6.
Với bụi dễ cháy, nhiệt độ bề mặt cho phép không chỉ phụ thuộc vào motor mà còn vào lớp bụi bám. Theo IEC 60079-14, nhiệt độ bề mặt tối đa của thiết bị phải ≤ 2/3 nhiệt độ bắt cháy của đám mây bụi, và thấp hơn nhiệt độ bắt cháy của lớp bụi dày 5 mm ít nhất 75°C. Lớp bụi càng dày, motor càng bị “ủ nhiệt” — nên vệ sinh định kỳ là yêu cầu an toàn, không chỉ là chuyện sạch sẽ.
7) Các kiểu bảo vệ phòng nổ cho motor: Ex d, Ex e, Ex de, Ex ec, Ex tb
| Kiểu | Nguyên lý | Vùng dùng được | Ưu điểm | Hạn chế |
|---|---|---|---|---|
| Ex d / db (YBX3) | Vỏ chịu nổ, dập lửa qua khe hở | Zone 1, 2 | Phổ biến nhất, giá hợp lý, bền trong môi trường khắc nghiệt | Nặng; phải dùng gland Ex d; mặt ghép dễ gỉ nếu bảo trì kém |
| Ex de | Thân motor Ex d, hộp cực tăng cường an toàn Ex e | Zone 1, 2 | Đấu dây dễ hơn, dùng được gland Ex e | Giá cao hơn Ex d thuần |
| Ex e / eb | Không tạo tia lửa, giới hạn nhiệt độ cuộn dây, có thời gian tE | Zone 1, 2 | Nhẹ, gần motor thường | Phải có rơ le bảo vệ phù hợp thời gian tE; ít phổ biến tại Việt Nam |
| Ex ec (trước đây Ex nA) | Không tạo tia lửa khi vận hành bình thường | Chỉ Zone 2 | Rẻ nhất trong các loại Ex | Không được dùng ở Zone 1 |
| Ex tb / tc | Vỏ chống bụi (thường IP65/IP6X), giới hạn nhiệt bề mặt | Zone 21, 22 (bụi) | Bắt buộc với khu vực bụi dễ cháy | Cần đọc kỹ nhóm IIIB/IIIC và nhiệt độ T…°C |
Nhiều motor YBX3 có ghi nhãn kép, ví dụ Ex db IIB T4 Gb / Ex tb IIIC T135°C Db, dùng được cho cả khu vực khí Zone 1 và bụi Zone 21. Nếu khu vực có bụi, hãy yêu cầu đúng loại ghi nhãn này khi đặt hàng.
8) Các kiểu motor phòng nổ thường gặp
a) Motor phòng nổ 3 pha chân đế, mặt bích
Dùng trực tiếp cho bơm, quạt, máy nén, máy khuấy. Có đủ 2, 4, 6, 8 cực và các kiểu lắp B3, B5, B35, V1 (trục quay xuống).
b) Motor giảm tốc phòng nổ (GHM chân đế, GVM mặt bích)
Motor phòng nổ gắn đầu giảm tốc bánh răng, cho tốc độ thấp và mô-men lớn: băng tải, máy khuấy, van cửa. Lưu ý: hộp giảm tốc là thiết bị cơ khí có thể sinh nhiệt và tia lửa do ma sát; trong khu vực nguy hiểm cần kiểm tra yêu cầu phòng nổ cho cả phần cơ khí (theo ISO 80079-36/37).
c) Motor phòng nổ gắn hộp giảm tốc trục vít NMRV
Gọn nhẹ, trục ra vuông góc, dùng cho tải nhẹ và trung bình. Hộp trục vít có hiệu suất thấp hơn hộp bánh răng nên nóng hơn — cần kiểm tra nhiệt độ vỏ hộp so với cấp T của khu vực. Xem hộp giảm tốc NMRV.
d) Motor phòng nổ gắn hộp giảm tốc trục vít WP
Hộp gang chịu tải lớn, nhiều kiểu trục ra (WPA, WPS, WPO, WPX). Xem hộp giảm tốc trục vít.
e) Motor phòng nổ 1 pha 220V
Công suất nhỏ cho nơi không có điện 3 pha: quạt hút kho sơn, bơm nhỏ trạm gas. Motor 1 pha có tụ và công tắc ly tâm — đây là những bộ phận phải nằm trong vỏ chịu nổ, không được đặt tụ rời bên ngoài.
f) Motor phòng nổ vỏ inox
Cho môi trường ăn mòn: hóa chất, thực phẩm, dược phẩm, ven biển, nơi rửa bằng nước áp lực.
9) Lắp đặt và kiểm định motor phòng nổ
Lắp đặt đúng chuẩn
- Ốc siết cáp (cable gland): phải có chứng nhận Ex phù hợp kiểu bảo vệ của hộp cực (hộp cực Ex d cần gland Ex d), đúng ren, đúng đường kính cáp. Với Ex d, một số trường hợp (thể tích hộp lớn, khu vực IIC) yêu cầu gland có chất trám chặn (barrier gland).
- Lỗ cáp không dùng: bịt bằng nút bịt có chứng nhận Ex. Không dùng nút nhựa đi kèm khi vận chuyển, không để trống.
- Không khoan thêm lỗ, không hàn, không thay nắp hộp cực bằng nắp khác. Mọi gia công trên vỏ làm mất hiệu lực chứng nhận.
- Bu lông nắp: lắp đủ số lượng, đúng cấp bền ghi trên motor, siết đều. Thiếu một bu lông cũng có thể làm mở rộng khe hở dập lửa.
- Tiếp địa: nối cả cọc tiếp địa trong hộp cực và cọc tiếp địa ngoài vỏ.
- Không để vật cản sát mặt ghép: mặt ghép kiểu mặt bích phẳng cần khoảng trống phía trước để ngọn lửa thoát ra được làm nguội; IEC 60079-14 quy định khoảng cách tối thiểu tùy nhóm khí (ví dụ 40 mm cho IIC).
Kiểm định theo quy định Việt Nam
Động cơ điện phòng nổ thuộc danh mục máy, thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Quy trình kiểm định do Bộ Công Thương ban hành (Thông tư 10/2017/TT-BCT), viện dẫn TCVN 7079 cho thiết bị mỏ hầm lò (nhóm I) và TCVN 10888 / IEC 60079 cho thiết bị nhóm II, III. Có 3 hình thức kiểm định:
- Lần đầu – trước khi đưa vào sử dụng.
- Định kỳ – theo chu kỳ quy định trong quá trình sử dụng.
- Bất thường – sau khi sửa chữa lớn, sau sự cố hoặc khi có yêu cầu.

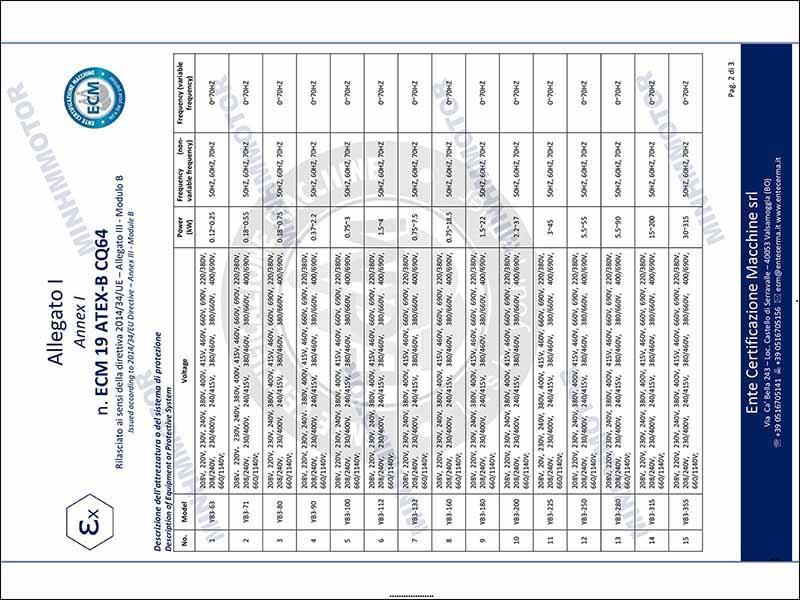

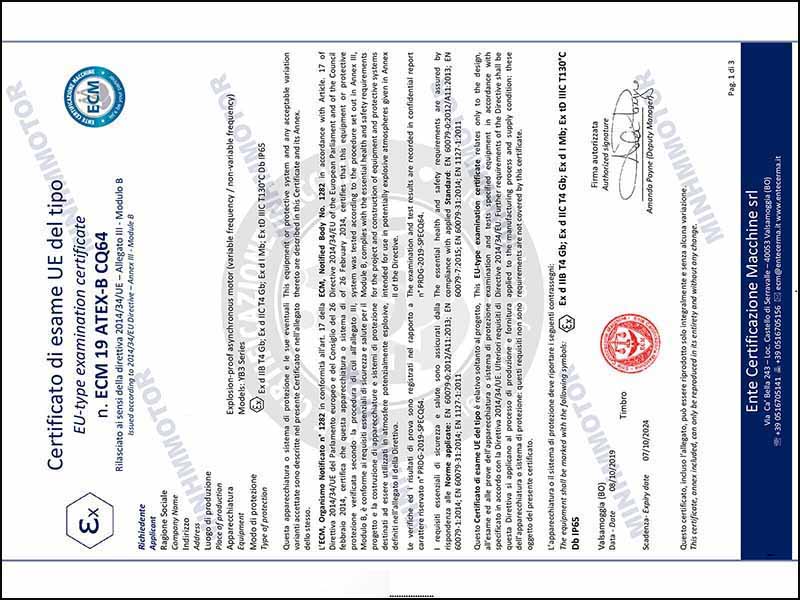

Nội dung kiểm định gồm: kiểm tra hồ sơ, lý lịch và chứng chỉ phòng nổ; kiểm tra bên ngoài toàn bộ bộ phận; đo khe hở mối ghép, kiểm tra cơ cấu bắt chặt, đo điện trở cách điện và tiếp địa. Vì vậy khi mua, hãy yêu cầu bản sao chứng chỉ phòng nổ (Ex certificate), hướng dẫn sử dụng và phiếu kiểm tra xuất xưởng — thiếu hồ sơ là lý do phổ biến khiến motor không qua được kiểm định lần đầu.
10) Lỗi thường gặp ở motor phòng nổ và cách xử lý
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Motor nóng bất thường, rơ le nhiệt tác động | Quá tải; điện áp thấp; đấu sai sao/tam giác; nắp quạt bị bụi bít; khởi động – dừng quá nhiều lần | Đo dòng thực tế so với nhãn; kiểm tra điện áp và cách đấu; vệ sinh đường gió; giảm số lần đóng cắt |
| Cháy cuộn dây đột ngột | Mất pha; cách điện bị ẩm; đấu tam giác motor 220/380V trên lưới 380V | Lắp rơ le mất pha; đo cách điện trước khi chạy lại sau thời gian dừng; kiểm tra lại điện áp trên nhãn |
| Kêu, rung tăng dần | Ổ bi thiếu mỡ hoặc hỏng; lệch tâm khớp nối; chân đế lỏng | Bơm mỡ đúng loại; căn chỉnh khớp nối; siết lại chân đế. Ổ bi hỏng gây nóng cục bộ — nguy cơ vượt cấp T |
| Mặt ghép nắp bị gỉ, khó tháo | Môi trường ẩm, hóa chất; không bôi mỡ chống gỉ | Làm sạch, bôi mỡ không đông cứng; gỉ sâu phải thay chi tiết và kiểm định lại |
| Không qua kiểm định lần đầu | Thiếu chứng chỉ Ex; gland không có chứng nhận; thiếu bu lông nắp; nhãn không đọc được | Yêu cầu đủ hồ sơ khi mua; dùng phụ kiện có chứng nhận; giữ nhãn sạch, nguyên vẹn |
11) 5 sai lầm phổ biến khi mua motor phòng nổ
- Chỉ nói “cần motor phòng nổ” mà không nêu chất cháy → nhận motor IIB cho khu vực có hydro, hoặc T3 cho khu vực cần T4.
- Bỏ qua bụi: nhà máy bột, thức ăn chăn nuôi, gỗ dùng motor chỉ có nhãn khí — không đúng yêu cầu cho Zone 21/22.
- Không đối chiếu kích thước: hộp cực phòng nổ cao hơn, thân dài hơn, dễ vướng khung máy, tấm che nếu không đo trước không gian lắp.
- Dùng ốc siết cáp thường cho motor phòng nổ — vô hiệu hóa khả năng chống nổ ngay tại điểm yếu nhất.
- Không lấy chứng chỉ và hồ sơ → không qua kiểm định lần đầu, phải chờ bổ sung hoặc mua lại.
Thông tin cần chuẩn bị khi hỏi giá (để nhận đúng motor ngay lần đầu): công suất, tốc độ (số cực), điện áp, kiểu lắp (B3/B5/B35/V1), chất cháy hoặc nhóm khí/bụi và cấp T yêu cầu, Zone, đặt trong nhà hay ngoài trời, nhiệt độ môi trường cao nhất, loại chứng chỉ yêu cầu (CNEx/NEPSI, IECEx, ATEX).
Xem thêm: Motor công nghiệp · Động cơ điện 3 pha · Motor giảm tốc · Giá motor điện 3 pha
Cùng thuộc nhóm Motor Công Nghiệp, bạn có thể tham khảo thêm các dòng motor chuyên dụng khác: Motor Khuấy · Motor Có Phanh · Động Cơ Biến Tần · Motor Kéo.
12) Câu hỏi thường gặp về motor phòng nổ
Motor phòng nổ là gì?
Motor phòng nổ là động cơ điện được chế tạo và chứng nhận để dùng trong khu vực có khí, hơi hoặc bụi dễ cháy. Loại phổ biến nhất là vỏ không xuyên nổ Ex d (dòng YBX3): vỏ chịu được vụ nổ bên trong và các mặt ghép làm nguội ngọn lửa, nên khí bên ngoài không bị kích nổ.
Giá motor phòng nổ bao nhiêu?
Giá trung bình thị trường Việt Nam của motor phòng nổ YBX3 4 cực chân đế Ex d IIB T4: khoảng 2,8–3,9 triệu đồng cho 0.37–0.75kW, 9,8–11,6 triệu đồng cho 7.5kW, 20–23,3 triệu đồng cho 22kW và 55,8–65,1 triệu đồng cho 75kW. Giá cao hơn với nhóm IIC, cấp T5/T6, motor 6–8 cực, kiểu mặt bích hoặc chứng chỉ ATEX/IECEx.
Ex d IIB T4 nghĩa là gì?
Ex là thiết bị phòng nổ; d là kiểu bảo vệ vỏ không xuyên nổ; IIB là nhóm khí, dùng được cho các khí nhóm IIA và IIB như xăng, propan, ethylen, H₂S; T4 nghĩa là nhiệt độ bề mặt cao nhất của motor không vượt 135°C.
Nên chọn motor phòng nổ IIB hay IIC?
Chọn IIB cho đa số khu vực xăng dầu, sơn, dung môi, khí gas và hóa chất thông thường. Chỉ bắt buộc IIC khi có hydro, acetylen hoặc carbon disulfide (CS₂). Motor IIC dùng được cho khu vực IIB và IIA, nhưng motor IIB không được dùng ở khu vực IIC.
Cấp nhiệt độ T3, T4, T5, T6 chọn thế nào?
Chọn cấp T có nhiệt độ bề mặt tối đa thấp hơn nhiệt độ tự bốc cháy của chất cháy tại hiện trường: T3 (200°C) đủ cho xăng, dầu diesel; T4 (135°C) cần cho diethyl ether và là mức phổ biến bao phủ phần lớn trường hợp công nghiệp; T6 (85°C) dùng cho carbon disulfide.
Zone 1 và Zone 2 khác nhau thế nào, motor nào dùng được?
Zone 1 là nơi hỗn hợp khí nổ có thể xuất hiện khi vận hành bình thường; Zone 2 là nơi chỉ xuất hiện hiếm hoi khi có sự cố. Zone 1 cần motor mức Gb như Ex d, Ex de, Ex e; Zone 2 dùng được thêm motor Ex ec rẻ hơn. Phân vùng do đơn vị thiết kế xác định, thường có trong hồ sơ PCCC của nhà máy.
Khu vực có bụi dễ cháy có dùng motor Ex d được không?
Chỉ được nếu motor có thêm ghi nhãn bảo vệ bụi, ví dụ Ex tb IIIC T135°C Db cho Zone 21. Motor chỉ có nhãn khí (Ex d IIB T4) chưa được chứng nhận cho bụi. Ngoài ra phải vệ sinh lớp bụi bám vì bụi dày làm tăng nhiệt độ bề mặt.
Motor YBX3 là gì?
YBX3 là ký hiệu dòng motor phòng nổ 3 pha kiểu vỏ không xuyên nổ Ex d, hiệu suất cao, dùng cho các khu vực có khí, hơi dễ cháy nổ.
Có thể dùng motor thường thay motor phòng nổ không?
Không. Motor thường có thể phát tia lửa ở cầu đấu, khi chạm chập, và không được giới hạn nhiệt độ bề mặt. Bọc thêm hộp hoặc vỏ bên ngoài không biến motor thường thành motor phòng nổ; chỉ thiết bị có chứng chỉ Ex mới được dùng trong khu vực nguy hiểm.
Motor phòng nổ có phải kiểm định không?
Có. Động cơ điện phòng nổ thuộc danh mục thiết bị có yêu cầu nghiêm ngặt về an toàn lao động, phải kiểm định trước khi đưa vào sử dụng, kiểm định định kỳ và kiểm định bất thường sau sửa chữa lớn hoặc sự cố, theo quy trình của Bộ Công Thương (Thông tư 10/2017/TT-BCT), viện dẫn TCVN 7079 và TCVN 10888 / IEC 60079.
Có motor phòng nổ 1 pha 220V không?
Có, ở dải công suất nhỏ, dùng cho quạt hút, bơm nhỏ ở kho sơn, trạm gas không có điện 3 pha. Tụ điện và công tắc ly tâm phải nằm trong vỏ chịu nổ của motor.
Cần cung cấp thông tin gì để mua đúng motor phòng nổ?
Công suất, tốc độ (số cực), điện áp, kiểu lắp, chất cháy hoặc nhóm khí/bụi và cấp nhiệt độ yêu cầu, phân vùng Zone, vị trí đặt (trong nhà/ngoài trời, nhiệt độ môi trường), loại chứng chỉ yêu cầu.
