Motor giảm tốc có thắng 0.75kw 1HP (có phanh từ, phanh đuôi) còn gọi là động cơ giảm tốc có phanh 0.75kw 1hp 1 ngựa. Các thông tin hữu ích, thông số kỹ thuật của các loại motor giảm tốc có phanh phổ biến như sau:

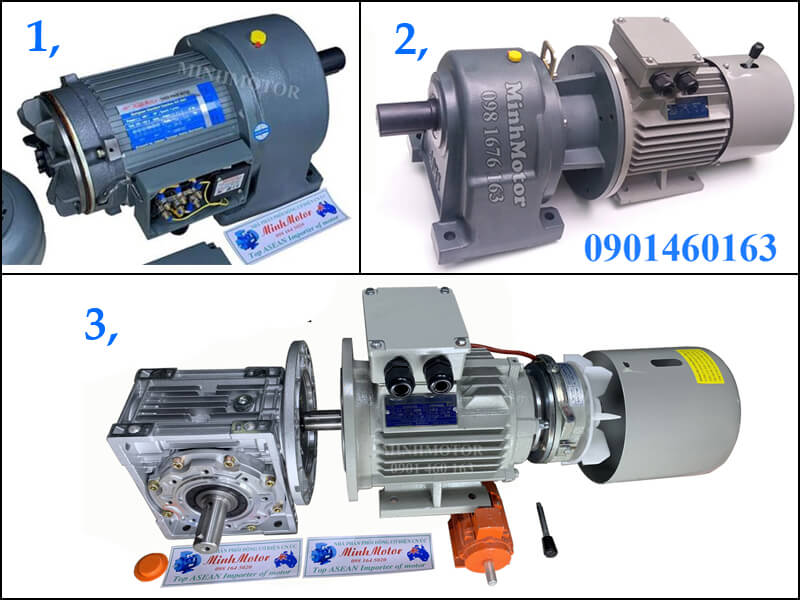

1) Giới thiệu motor giảm tốc có thắng 0.75kw 1HP

  • Motor giảm tốc có phanh thắng, nghĩa là khi ngắt điện, động cơ dừng ngay lập tức, không có quán tính, ví dụ: sự an toàn trong thang máy, cần dừng đúng tầng lầu bạn muốn tới.
  • Thắng từ / phanh từ: là 1 động cơ DC có bố thắng – má phanh, điện 1 chiều, khoảng 80, 90, 100 volt lắp vào phía trục sau của động cơ điện tạo ra motor có thắng.
  • Motor giảm tốc thắng đuôi, phanh đuôi: ý nghĩa là có 1 cần gạt được nối với bộ phanh của motor
  • Mô tơ vẫn di chuyển được khi mất điện. Chỉ cần gạt cần (gạt đuôi phanh), vẫn quay được trục động cơ. Khi tháo rời đuôi phanh

2) Phân loại motor giảm tốc có thắng 1hp 0.75kw

a) Motor giảm tốc có thắng 1HP 0.75kw chân đế

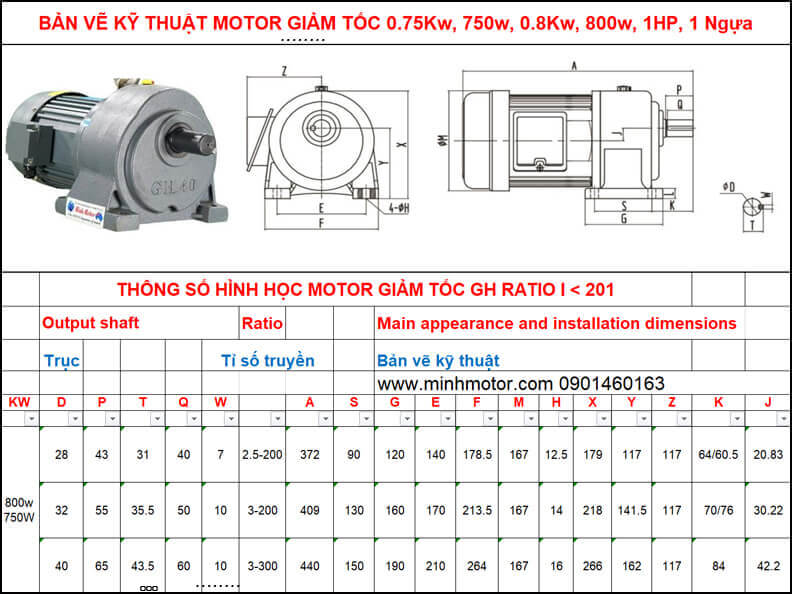

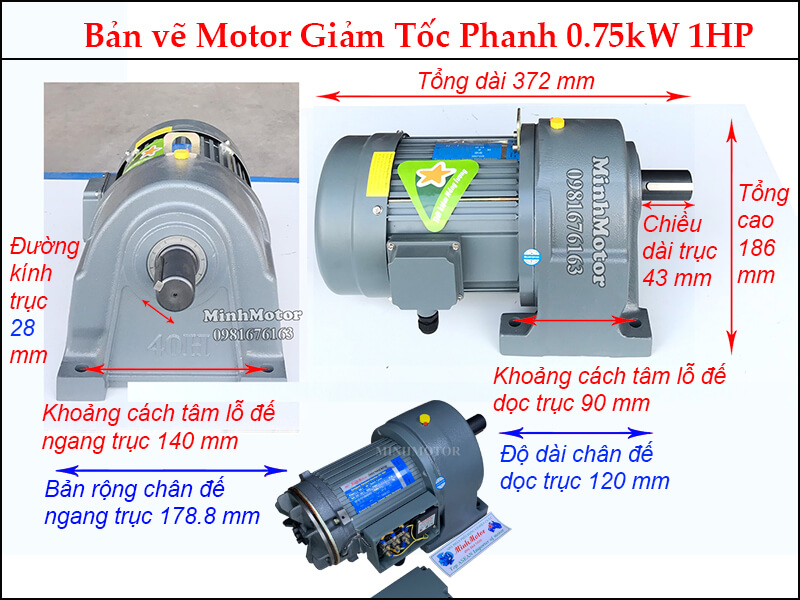

Loại 1: Motor giảm tốc có thắng 1HP 0.75kw chân đế trục 28

  • Đường kính trục 28mm
  • Tổng chiều dài: 372mm
  • Mã hàng: GHS-GHEJ 0.75kw 1HP trục 28, tỉ số truyền: ...

a) Motor giảm tốc có thắng 0.75kw chân đế

Loại 2: Động cơ giảm tốc có phanh 1hp chân đế trục 32

  • Đường kính cốt trục: 32mm
  • Mã hàng: GHS-GHEJ 0.75kw 1HP trục 32, tỉ số truyền: ...
  • Tốc độ giảm từ 3 đến 200 lần

Động cơ giảm tốc có phanh 1hp chân đế trục 32

b) Motor giảm tốc có thắng 1HP 0.75kw mặt bích

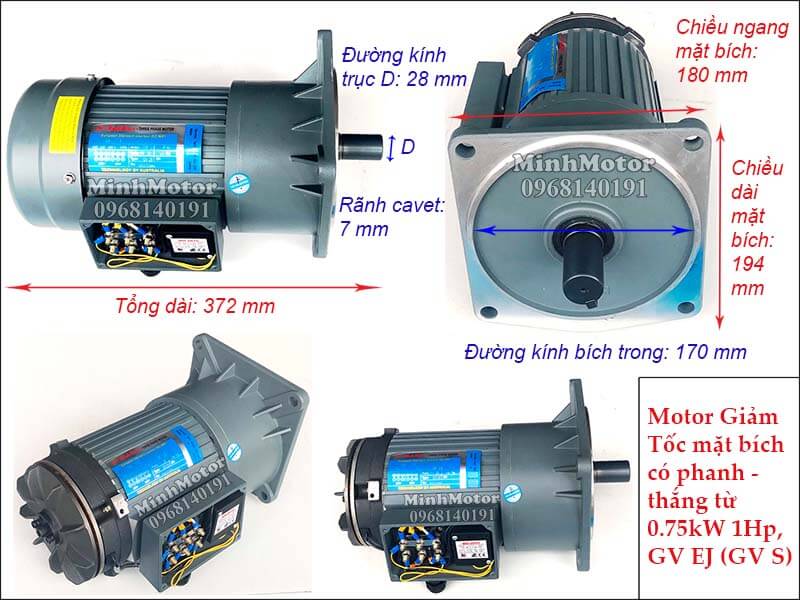

Loại 1: Motor giảm tốc có thắng 0.75kw mặt bích trục 28

  • Đường kính trục ra: 28mm
  • Tổng chiều dài: 372mm
  • Mã hàng: GVS-GVEJ-28 1HP 0.75kw

Motor giảm tốc có thắng 0.75kw mặt bích trục 28

Loại 2: Motor giảm tốc có thắng 0.75kw mặt bích trục 32

  • Đường kính trục: 32mm
  • Kích thước mặt bích: 223x242mm
  • Mã hàng: GVS-GVEJ 0.75kw 1HP trục 32, tỉ số truyền: ...

Motor giảm tốc có thắng 0.75kw mặt bích trục 32

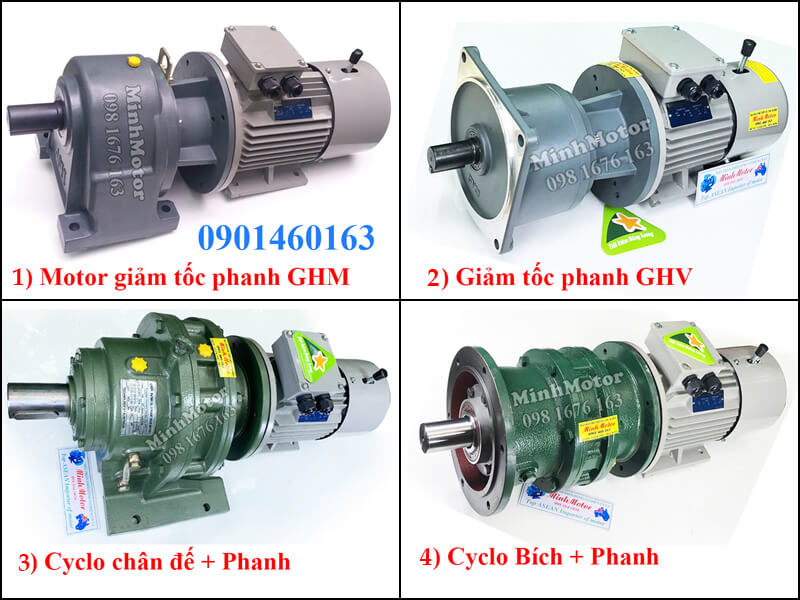

c) Động cơ giảm tốc có phanh 0.75kw 1hp đầu rời trục thẳng

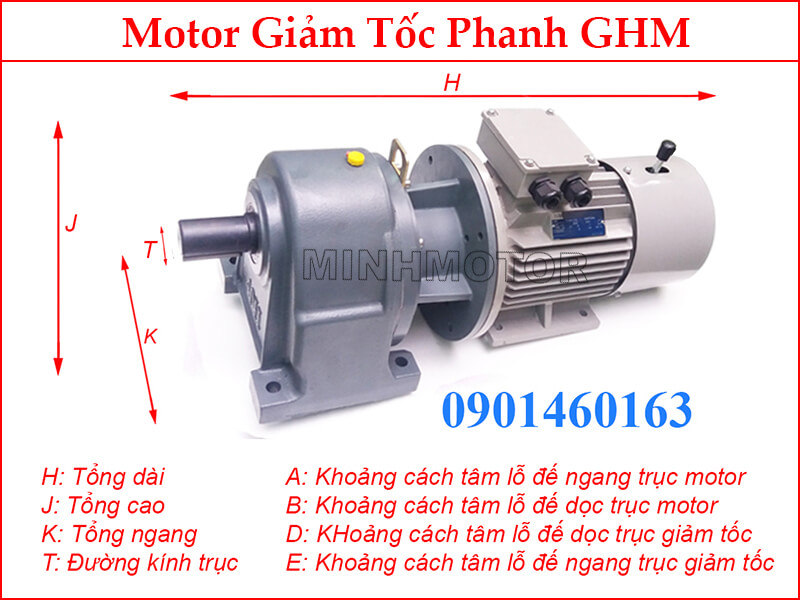

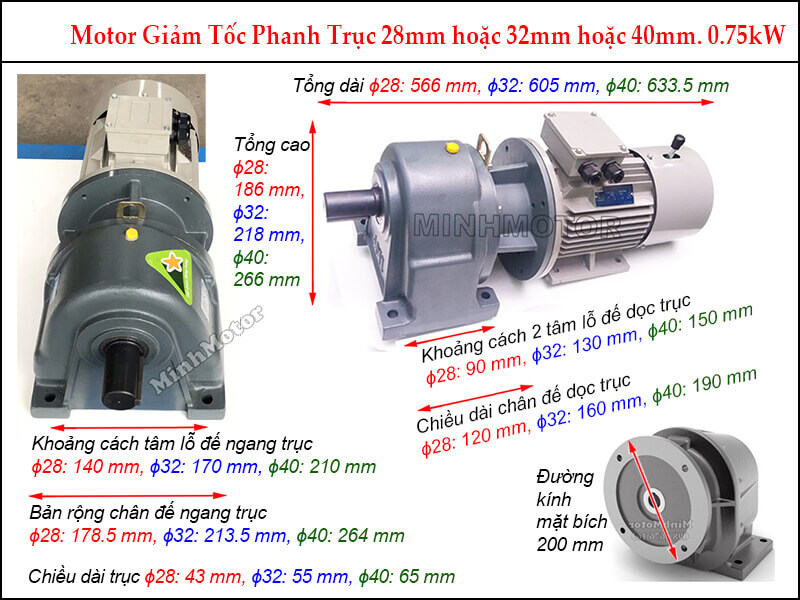

Loại 1: Motor giảm tốc có thắng 1hp 0.75kw chân đế

Mã hàng hộp số: GHM28 (trục ra 28mm)

Tỷ số truyền từ i=5 đến 150

Motor giảm tốc có thắng 1hp 0.75kw chân đế

Loại 2:  Motor giảm tốc có thắng 1hp 0.75kw mặt bích

Mã hàng hộp số: GVM28 (đường kính cốt ra 28mm)

Motor giảm tốc có thắng 1hp 0.75kw mặt bích

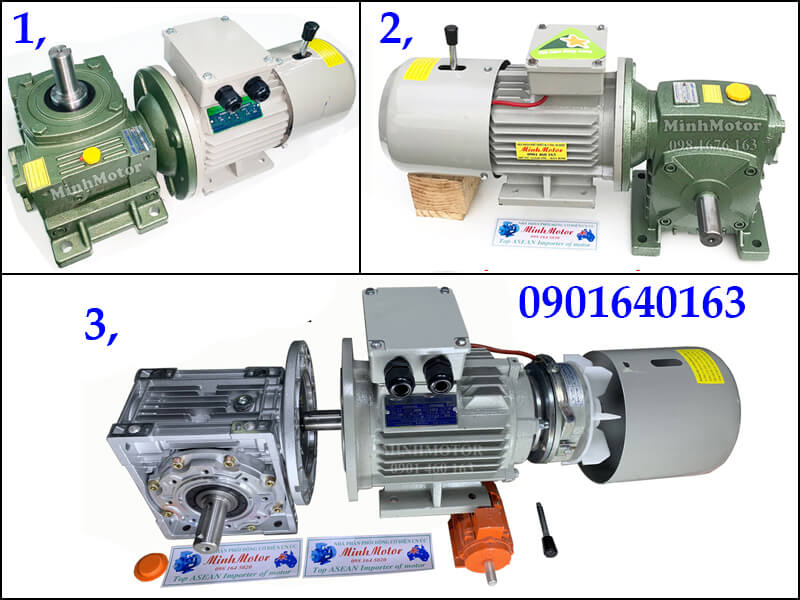

d) Động cơ giảm tốc có phanh 0.75kw 1HP 1 ngựa vuông góc trục vít

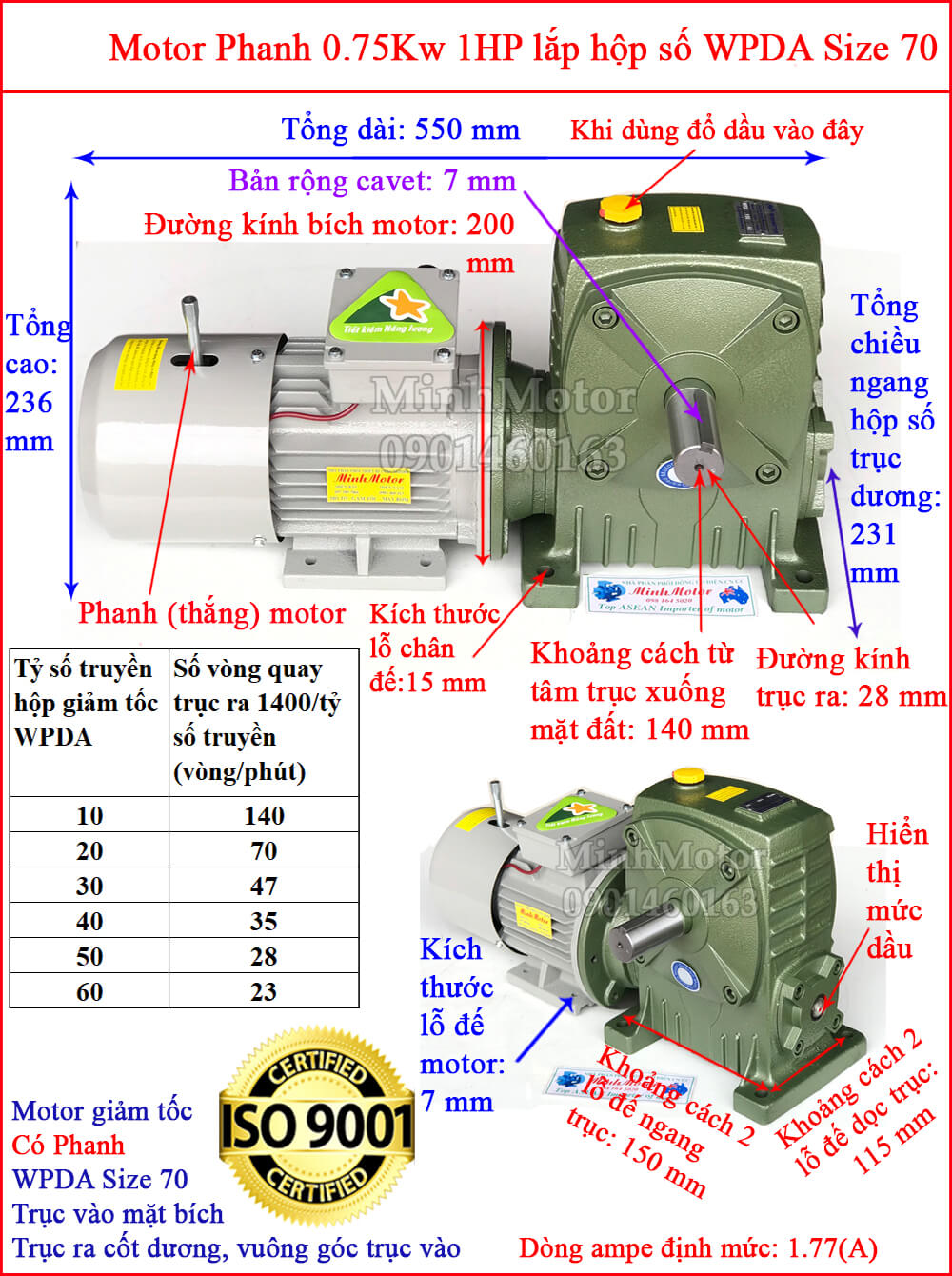

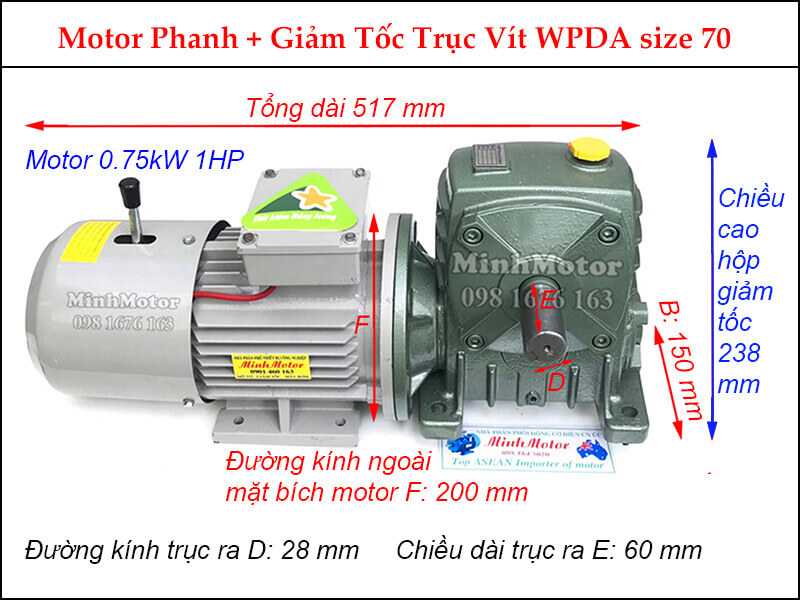

Kiểu 1: Motor phanh 0.75Kw 1Hp gắn hộp giảm tốc trục vít bích vào phía dưới

  • Lắp với hộp số trục vít WPDA size 70
  • Đường kính trục ra 28mm

Motor phanh 0.75Kw 1Hp gắn hộp giảm tốc trục vít bích vào phía dưới

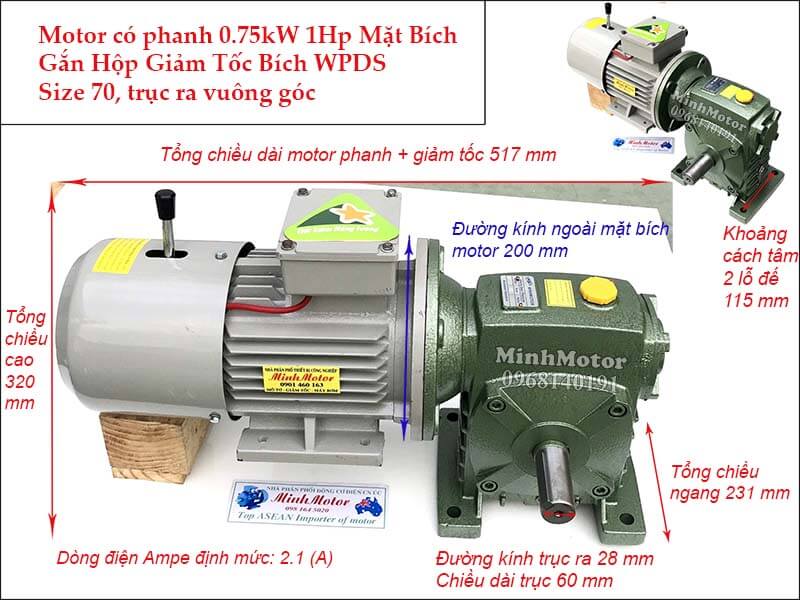

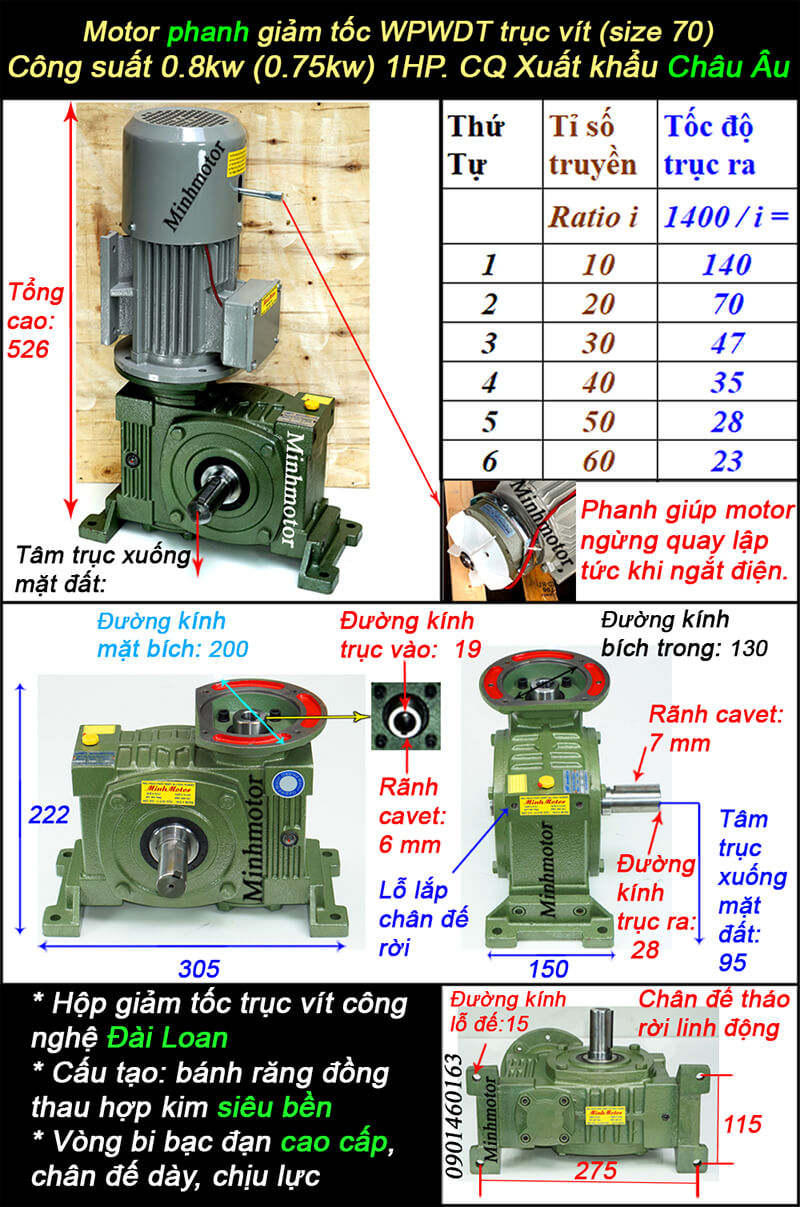

Kiểu 2: Motor giảm tốc có thắng 1Hp 0.75Kw gắn hộp giảm tốc bích vào phía trên size 70

Động cơ giảm tốc có phanh 1Hp 0.75kw lắp với WPDS size 70 (trục ra 28mm)

Kiểu 3: Motor giảm tốc có thắng 1hp 0.75kw loại trục ra ngửa

Sau đây là bản vẽ motor có thắng 1hp lắp với hộp số loại trục ra úp ngửa gọi là WPWDO

Kiểu 4:  Động cơ giảm tốc có thắng 0.75kw 1hp gắn hộp giảm tốc trục vào ngửa

e) Motor giảm tốc có thắng 1hp 0.75kw lắp hộp số bánh vít NMRV

Loại 1: Motor giảm tốc có thẳng 1hp 0.75kw lắp hộp số bánh vít NMRV cốt âm

  • Đường kính cốt âm hộp số =25mm
  • Rãnh cavet = 8mm
  • Tỷ số truyền từ 5 -100

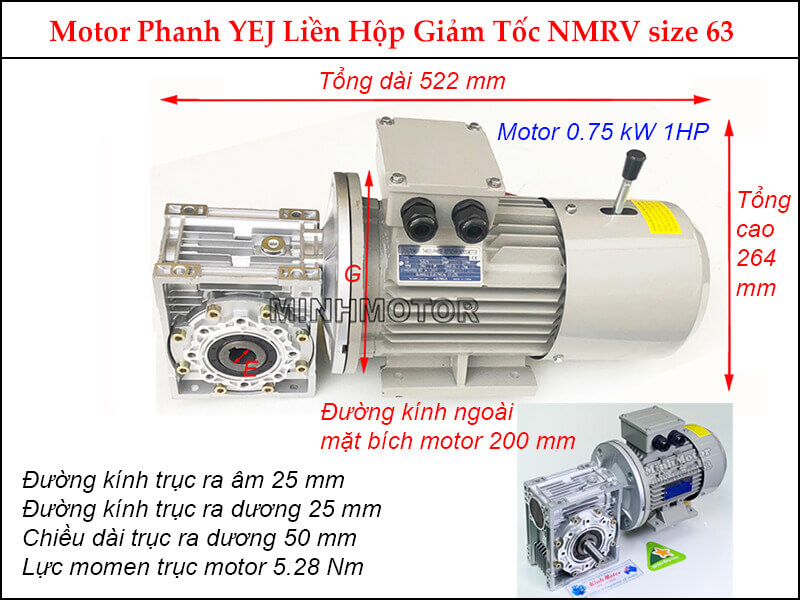

Loại 2: Motor giảm tốc có thẳng 1hp 0.75kw lắp hộp số bánh vít NMRV size 63 cốt dương

  • Đường kính cốt dương=25mm
  • Lắp với hộp số bánh vít NMRV63

f) Motor giảm tốc có thắng 0.75kw 1 hp cyclo trục thẳng

Loại 1: Động cơ giảm tốc có thắng 1hp cycloid chân đế

- Lắp với hộp số mã XWD2

  • Đường kính trục ra: 25mm
  • Tổng dài: 567 mm
  • Tỷ số truyền thông dụng: 23, 29

Động cơ giảm tốc có thắng 1hp cycloid chân đế

- Gắn với hộp số mã XWD3

  • Đường kính trục ra: 35mm
  • Tổng dài: 584 mm
  • Tỷ số truyền nên dùng: 35, 43, 59

Động cơ giảm tốc có thắng 1hp cycloid chân đế

Loại 2: Motor giảm tốc có thắng 1hp cycloid mặt bích

- Gắn với hộp giảm tốc mã XLD2

  • Đường kính trục ra: 25mm
  • Đường kính mặt bích: 180mm
  • Dòng ampe định mức: 2.1 (A)
  • Tỷ số truyền ratio hay dùng: 23, 29

Motor giảm tốc có thắng 1hp cycloid mặt bích

- Lắp với hộp giảm tốc mã XLD3

  • Đường kính trục ra: 35mm
  • Đường kính mặt bích: 230mm
  • Tỷ số truyền phù hợp: 35, 43, 59

Motor giảm tốc có thắng 1hp cycloid mặt bích

g) Motor giảm tốc có thắng 0.75kw 1 hp 220v

Các động cơ 220v, điện dân dụng cũng có thể chế tạo ra mô tơ giảm tốc phanh như sau:

  • Ảnh 1: động cơ giảm tốc 220v 0.75kw 1HP có phanh
  • Ảnh 2: ảnh 2,3,4,5 dưới đây đều là động cơ điều chỉnh tốc độ, hộp điều tốc giúp mô tơ chậm dần tới mức dừng hẳn lại

Motor giảm tốc 1 pha có thắng

h) Động cơ giảm tốc có thắng 0.75kw 1hp hộp số cốt âm

Motor giảm tốc có thắng có thể lắp với hộp số cốt âm WPWDK size 70 như sau:



3) Ứng dụng động cơ giảm tốc có phanh 0.75kw 1hp

Công dụng là ngừng truyền động ngay sau khi tắt điện mà không tạo thêm lực quán tính giúp motor điện dừng quay ngay lặp tức được ứng dụng vào nhiều lĩnh vực như:

  • Khi làm thang máy, cẩu hàng, làm máy nhấc hàng, đặt hàng vào từng kệ trong kho
  • Hệ thống thang hàng, hệ thống băng tải có góc nghiêng
  • Băng chuyền sản xuất, nhà máy thực phẩm, điện từ, may dệt
  • Sản xuất thiết bị y khoa, y tế, Servo motor (động cơ bước) và robot

4) Video Motor giảm tốc có thắng, có phanh 0.75kw 1HP

Động cơ giảm tốc phanh từ 0.75kw 1HP

Motor 3 pha có thắng từ

Công suất: 0.75kw, 1.5kw, 2.2kw, 3.7kw, 4kw, 5.5kw, 7.5kw, 11kw, 15kw
