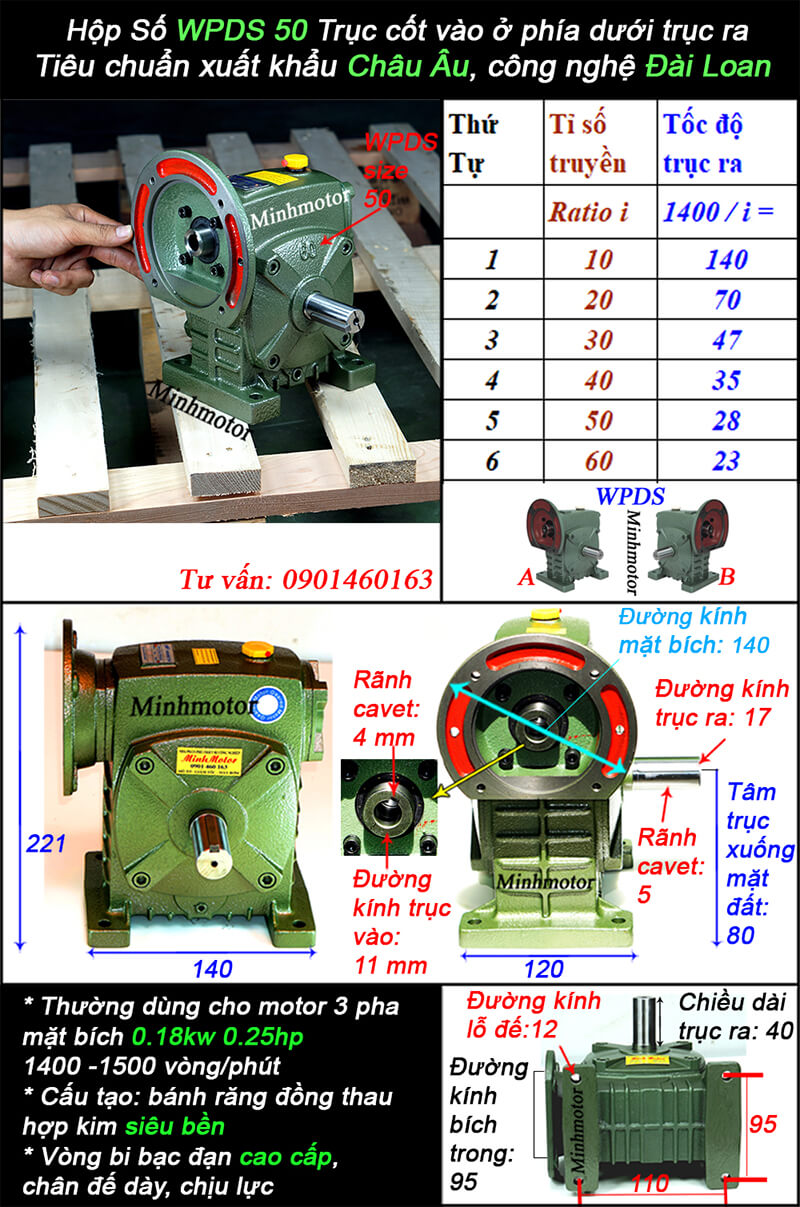

Hộp giảm tốc trục vít bánh vít WPDS 50 là dòng hộp số giảm tốc mini của series WPDS, sử dụng kết cấu mặt bích gắn động cơ trực tiếp và trục ra đặc. Với khoảng cách tâm trục 50 mm, hộp số WPDS50 được thiết kế cho các ứng dụng tải nhẹ, yêu cầu giảm tốc lớn, vận hành êm, kích thước nhỏ gọn và chi phí đầu tư thấp.
Hộp giảm tốc WPDS 50 được ứng dụng nhiều trong các hệ thống truyền động tải nhẹ như:

| Tỷ số truyền | Mô men đầu ra (Nm) | Motor phù hợp | Máy thường dùng |
|---|---|---|---|
| 1/10 | 12 | 0.18 kW | Băng tải mini |
| 1/15 | 16 | 0.18 kW | Máy dán nhãn |
| 1/20 | 19 | 0.18 kW | Máy chiết rót |
| 1/25 | 20 | 0.18 kW | Máy trộn mini |
| 1/30 | 24 | 0.18 kW | Máy ép nhỏ |
| 1/40 | 31 | 0.18 kW | Cửa tự động |
| 1/50 | 35 | 0.18 kW | Tời mini |
| 1/60 | 35 | 0.18 kW | Cơ cấu nâng nhỏ |
Công thức tính: V = π × D × n (D = 80 mm = 0.08m)
| Tỷ số truyền | Tốc độ đầu ra (rpm) | Tốc độ nâng (m/phút) |
|---|---|---|
| 1/10 | 145 | 36.4 |
| 1/15 | 96.7 | 24.3 |
| 1/20 | 72.5 | 18.2 |
| 1/25 | 58 | 14.6 |
| 1/30 | 48.3 | 12.1 |
| 1/40 | 36.3 | 9.1 |
| 1/50 | 29 | 7.3 |
| 1/60 | 24.2 |
Công thức tính mô men: T = F × D ÷ 2
Trong thực tế nên giới hạn tải sử dụng ở mức 70 đến 80% tải cho phép của hộp số để đảm bảo tuổi thọ lâu dài.
Đối với hộp số WPDS50 dùng cho tời hoặc thang nâng nhỏ:
Cáp nâng mắc ròng rọc 2 sợi: lực mỗi sợi cáp bằng nửa tải, tốc độ móc bằng nửa tốc độ cáp.

Đối trọng treo phía đối diện cabin, qua 2 ròng rọc trên đỉnh. Khối lượng đối trọng thường lấy bằng cabin + 40 – 50% tải hàng. Motor chỉ kéo phần chênh lệch giữa 2 bên.

Ví dụ: cabin 30 kg, hàng tối đa 60 kg, đối trọng 30 + 50% × 60 = 60 kg.
| Thông số (cabin 30 kg + hàng 60 kg, mắc 2 sợi) | Không đối trọng | Có đối trọng 60 kg |
| Tải lớn nhất motor phải kéo | Khoảng 90 kg | Khoảng 30 kg |
| Lực mỗi sợi cáp nâng | Khoảng 465 N | Khoảng 155 N |
| Mô-men trên tang D80 | Khoảng 20 N·m | Khoảng 6,5 N·m |
| Tỉ số WPDS50 với motor 0,18 kW | 1/50 | 1/25 |
| Tốc độ móc | 3,5 m/phút | 7 m/phút |
| Gia tốc rơi nếu đứt cáp nâng | 1 g (rơi tự do) | Khoảng 0,2 g |
Hiệu quả:
WPDS50 cần được lắp trên bệ máy phẳng và cứng vững. Trước khi vận hành phải kiểm tra lượng dầu và hướng quay của động cơ. Theo catalogue, lần thay dầu đầu tiên nên thực hiện sau 100 giờ hoạt động, các lần tiếp theo sau khoảng 2.500 giờ. Nên sử dụng dầu ISO VG220 hoặc ISO VG320. Kiểm tra định kỳ nhiệt độ vỏ hộp, phớt dầu, độ rung và độ mòn khớp nối để duy trì hiệu suất vận hành ổn định.
