Hộp giảm tốc WPA size 175 hay hộp số giảm tốc wpa size 175 là hộp giảm tốc trục vít bánh vít đơn cấp có khoảng cách tâm trục 175 mm. WPA175 trục vào ở dưới chuyên dùng cho các ứng dụng tải trung bình đến tải nặng cần mô-men lớn. Trục vít bằng thép và bánh răng giảm tốc bằng đồng thau có khả năng chịu tải cao, lực hướng kính tốt và phù hợp với các cơ cấu tời nâng, thang nâng hàng, băng tải nặng và máy công nghiệp làm việc liên tục.
1) Thông số kỹ thuật hộp giảm tốc WPA size 175
- Model: WPA175
- Kiểu hộp số: Trục vít bánh vít đơn cấp
- Center distance: 175 mm
- Tỷ số truyền: 1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
- Đường kính trục vào: Ø40 mm
- Then trục vào: 14 × 5.5 mm
- Đường kính trục ra: Ø110 mm
- Then trục ra: 18 × 7 mm
- Khối lượng khoảng: 157 kg
- Dầu bôi trơn: ISO VG220 tới ISO VG460 tùy điều kiện làm việc.
2) Ứng dụng hộp giảm tốc WPA 175
Hộp giảm tốc trục vít WPA 175 thường được sử dụng trong các hệ thống cần mô-men xoắn lớn nhưng tốc độ thấp như:
- Tời kéo hàng, thang máy chở hàng, cơ cấu nâng hạ thủy lực
- Máy cuốn cáp, máy trộn bê tông, máy nghiền, máy ép viên
- Băng tải khai khoáng, băng tải xi măng
- Thiết bị xử lý nước thải và máy khuấy công nghiệp.

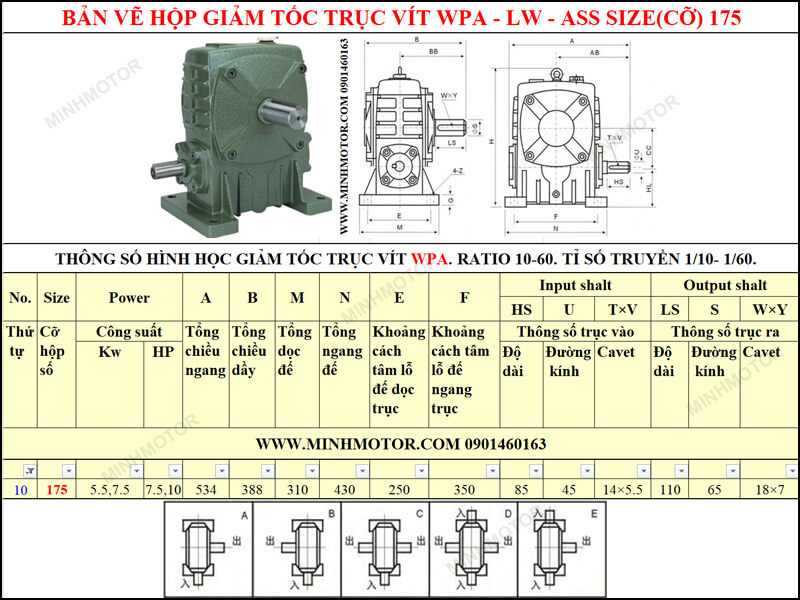

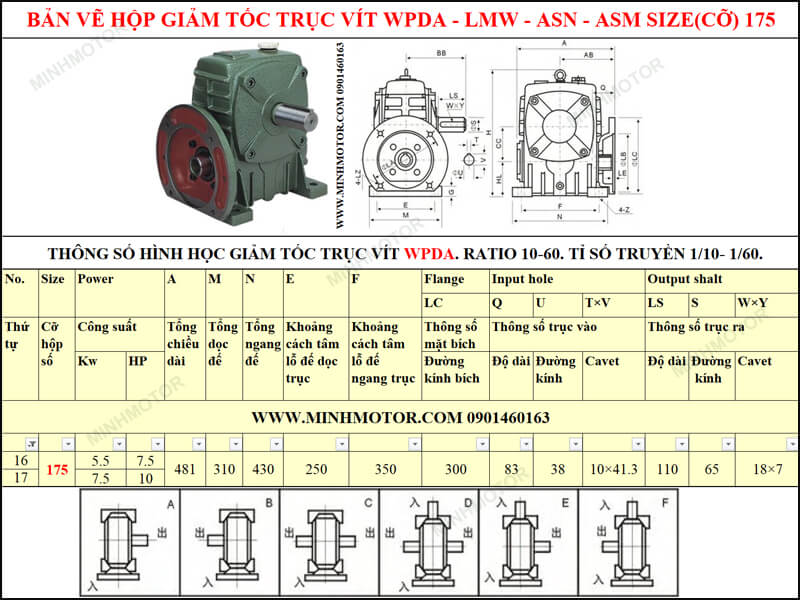

3) Bản vẽ hộp giảm tốc WPA size 175
Hộp số giảm tốc size 175 WPA có kích thước như sau:
- Đường kính trục vào 45 mm, chiều dài trục 85 mm
- Đường kính trục ra 65 mm, chiều dài trục 110 mm
- Công nghệ sản xuất: Đài Loan
- Trục cốt vào ở phía dưới trục ra
- Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
- Lắp cho motor 3 pha 7.5kw 10hp 1400 - 1500 vòng/phút
4) Cấu tạo hộp giảm tốc WPA size 175 trục vít
- Trục vít thép hợp kim nhiệt luyện.
- Bánh vít đồng thiếc chịu mài mòn.
- Thân hộp gang đúc FC.
- Ổ bi tải trọng lớn.
- Phớt chắn dầu.
- Nắp thông hơi.
- Cửa thăm dầu.
- Bu lông định vị chính xác.
- Trục ra đặc đường kính lớn.
5) Ưu điểm nổi bật của WPA 175
- Mô-men đầu ra lớn.
- Hoạt động êm.
- Độ rung thấp.
- Tự hãm tương đối ở tỷ số truyền cao.
- Dễ gia công và kết nối với máy.
- Giá thành thấp hơn hộp số bánh răng công suất tương đương.
- Chịu tải va đập tốt.
- Bảo trì đơn giản.
- Thích hợp với môi trường công nghiệp nặng.
- Phụ tùng dễ thay thế.
6) Bảng tra cứu mô-men WPA 175 theo tỷ số truyền và công suất động cơ khi chế tạo máy
Điểm đặc biệt của WPA175 là mô-men luôn duy trì trên 800 Nm ở toàn bộ dải tỷ số truyền, giúp đáp ứng tốt các cơ cấu nâng hạ tải lớn mà không cần chuyển sang hộp số hai cấp.
| Tỷ số truyền | Mô-men đầu ra (Nm) | Motor khuyến nghị | Thường dùng cho |
|---|
| 1/10 | 823 | 5.5 kW | Băng tải nặng |
| 1/15 | 958 | 5.5 kW | Máy trộn |
| 1/20 | 1091 | 5.5 - 7.5 kW | Máy ép |
| 1/25 | 1044 | 5.5 kW | Máy cán |
| 1/30 | 1221 | 7.5 kW | Tời hàng |
| 1/40 | 1189 | 7.5 kW | Thang nâng |
| 1/50 | 1133 | 4 - 5.5 kW | Cuốn cáp |
| 1/60 | 1127 | 4 kW | Nâng hạ chậm |
7) Cách chọn WPA175 cho tời và thang nâng hàng
a) Bài toán thiết kế
- Tang cuốn cáp: D = 250 mm
- Bán kính tang: R = 125 mm = 0.125 m
- Động cơ 4 cực: 1450 vòng/phút
- Hệ số phục vụ Fs ≤ 1.4
Tốc độ quay tang: n=V/(πxD)
Trong đó:
- V = tốc độ nâng (m/phút)
- D = 0.25 m
b) Bảng lựa chọn WPA175 và công suất mô tơ theo tải và tốc độ nâng
| Tốc độ nâng (m/phút) | Tốc độ tang (rpm) | Tỷ số truyền gần đúng | Công suất motor đề nghị | Tải thiết kế khuyến nghị |
|---|
| 10 | 12.7 | 1/60 | 4 kW | 0.8 - 1.0 tấn |
| 15 | 19.1 | 1/50 | 4 kW | 0.8 - 1.2 tấn |
| 20 | 25.5 | 1/40 | 5.5 kW | 1.0 - 1.5 tấn |
| 25 | 31.8 | 1/30 | 5.5 kW | 1.2 - 1.8 tấn |
| 30 | 38.2 | 1/25 | 7.5 kW | 1.5 - 2.2 tấn |
| 40 | 50.9 | 1/20 | 7.5 - 11 kW | 2 - 3 tấn |
| 50 | 63.7 | 1/15 | 11 kW | 3 tấn trở lên |
Lưu ý: Để nâng tải từ 1 đến 3 tấn, cần sử dụng thêm palang, hệ puly nhân lực hoặc chọn tỷ số truyền phù hợp kết hợp động cơ công suất lớn hơn.
8) Hướng dẫn lắp đặt và bảo trì WPA175 giảm tốc
- Lắp đặt trên bệ thép hoặc bệ bê tông có độ cứng cao.
- Kiểm tra đồng tâm giữa động cơ và hộp số trước khi vận hành.
- Sử dụng dầu bánh răng theo tiêu chuẩn ISO VG220-460.
- Sau 100 giờ vận hành đầu tiên cần thay dầu mới, các lần tiếp theo thay sau mỗi 2500 giờ hoạt động.
- Thường xuyên kiểm tra nhiệt độ dầu, độ rung, tiếng ồn, độ kín phớt và độ chặt của bu lông.
- Nhiệt độ làm việc nên duy trì dưới 95°C.
Mời tham khảo video hướng dẫn lắp đặt hộp số motor WPA size 175 dưới đây.
9) FAQ về lắp đặt, vận hành và bảo trì WPA175
a) WPA175 có tự hãm được không?
Có. Với các tỷ số truyền từ 1/40 tới 1/60, khả năng tự hãm khá tốt, tuy nhiên vẫn nên dùng phanh điện từ đối với thiết bị nâng hàng.
b) Có thể dùng WPA175 làm tời trực tiếp không?
Có thể về mặt truyền động, nhưng thiết bị nâng phải có phanh giữ tải, giới hạn hành trình, bảo vệ quá tải và thiết kế cáp/tang phù hợp.
c) Vì sao WPA175 nhanh hỏng bánh vít?
Thường do quá tải mô-men, motor quá lớn, thiếu dầu, tải va đập, trục lệch tâm hoặc khởi động trực tiếp quá nhiều lần.
d) Tại sao WPA175 chạy bị nóng?
Các nguyên nhân phổ biến gồm:
- Thiếu dầu.
- Dầu sai độ nhớt.
- Quá tải.
- Lệch tâm trục.
- Bạc đạn hỏng.
- Thông hơi bị tắc.
e) Lỗi người dùng thường gặp khi sử dụng giảm tốc WPA size 175
- Chọn công suất motor quá nhỏ.
- Không tính hệ số phục vụ Fs.
- Lắp khớp nối lệch tâm.
- Không thay dầu định kỳ.
- Vận hành quá tải kéo dài.
- Sử dụng sai cấp dầu bôi trơn.
- Không kiểm tra nhiệt độ vận hành.
